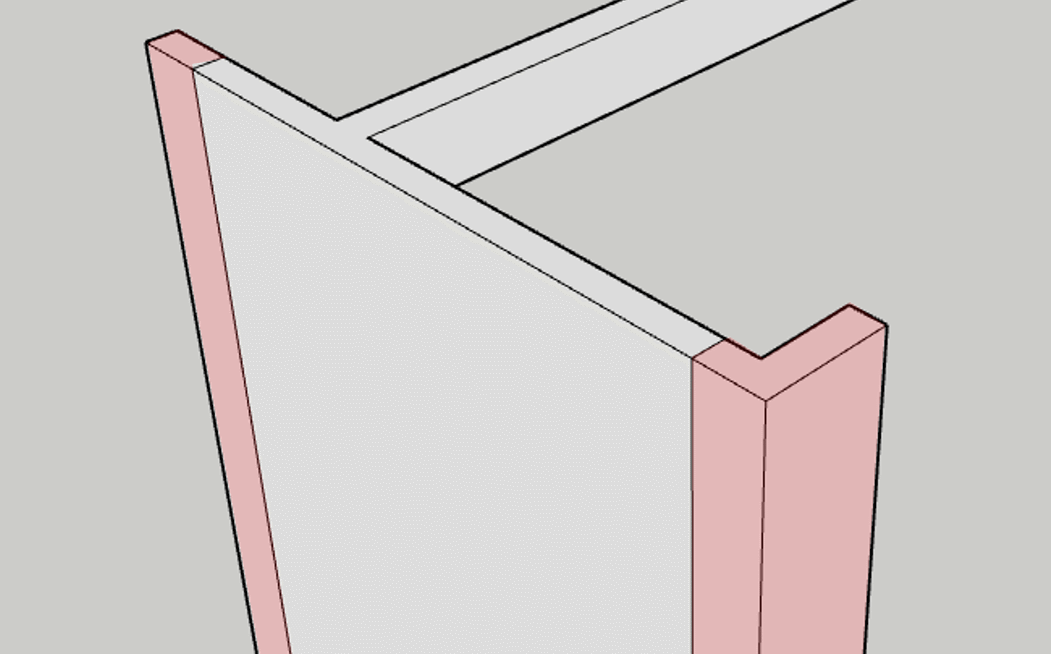

剪力墙结构中，常出现一些梁与剪力墙平面外搭接的情况，有的图中就会在梁下布置暗柱，放的暗柱配筋还挺大。
所以大伙肯定经常遇到甲方或优化公司提这条意见，取消梁下额外增加的暗柱。这个时候，梁支座下，墙内放不放暗柱就是个纠结点了。
板砖的观点是：没必要加。加暗柱来源于高规的条文。

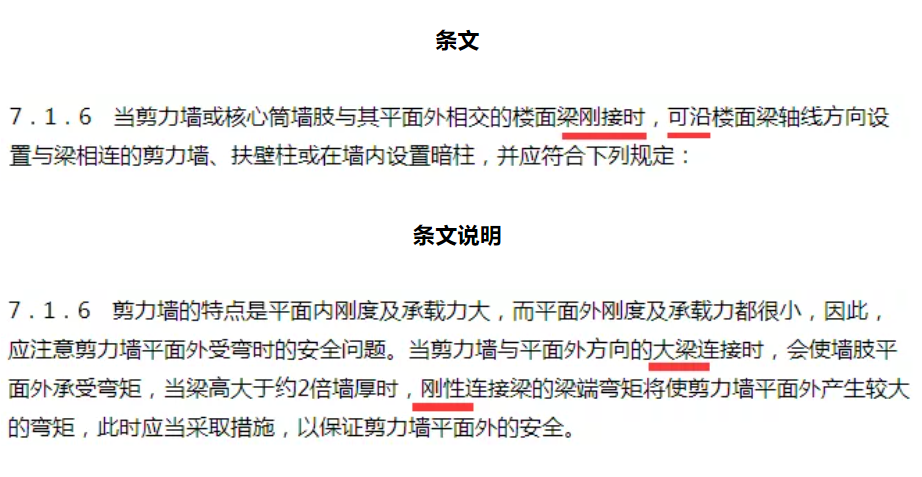

从条文及条文说明可知：此暗柱的目的是解决墙平面外受弯的问题，那我们就算算平面外受弯到底有没有问题。
建模：

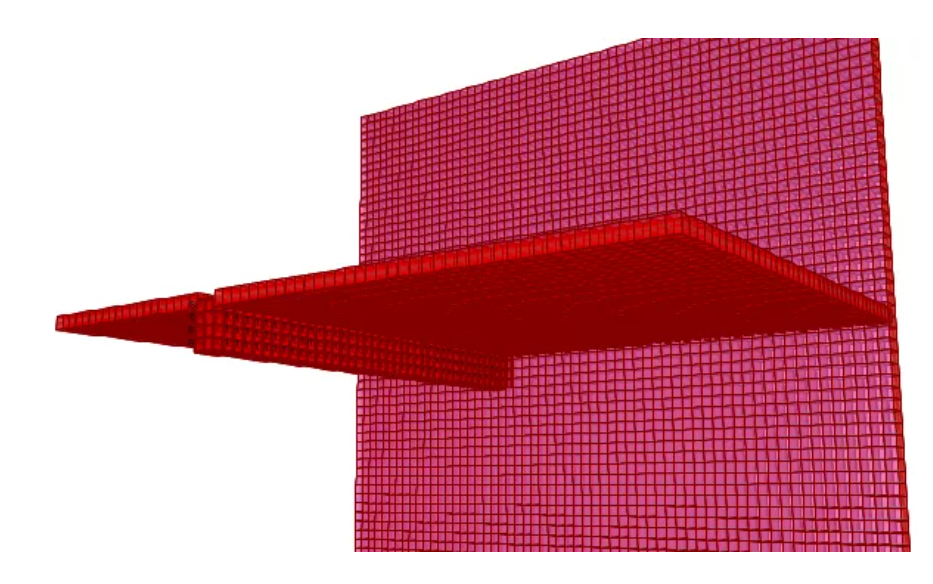

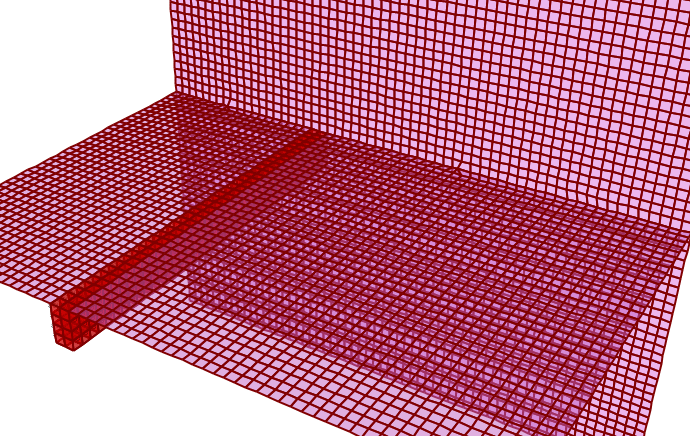

墙厚200mm，次梁截面200x400mm，跨度4米m，板厚120,用壳单元和实体单元建模。有限元网格基准尺寸100mm，板面与梁上按常规情况，输入相应荷载。
计算变形：

上图能看出，各构件变形协调，证明构件之间节点连接、单元划分无误，剪力墙弯矩。

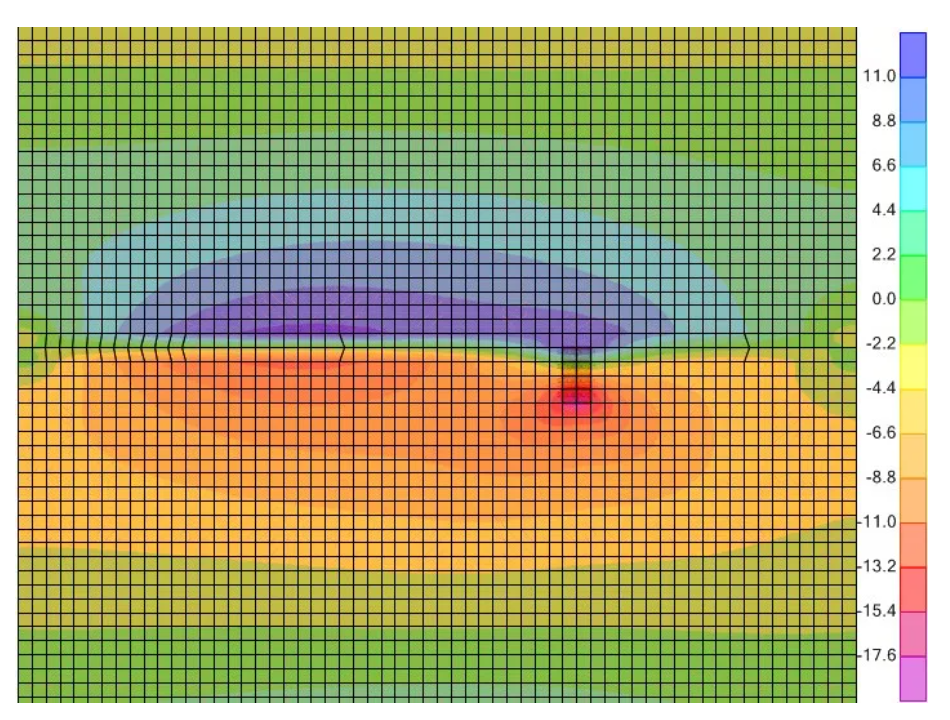

从弯矩图可知：

1、梁端，墙平面外存在一定弯矩，且弯矩集中在梁顶、底较小范围；

2、板端位置，墙也存在面外弯矩情况（板也会引起墙面外弯矩，这上哪说理去~要不要也搞点暗柱）。
弯矩复核：

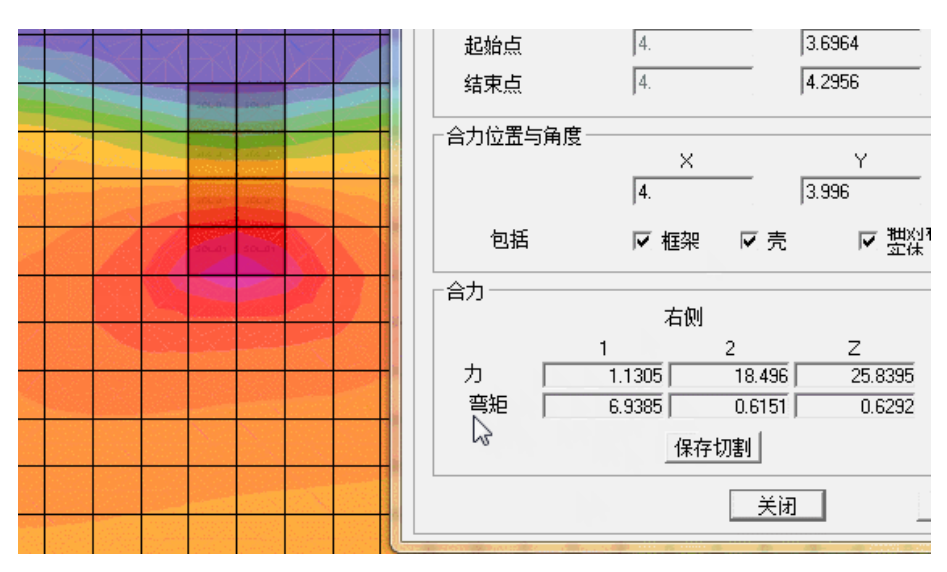

按高规7.1.6条，取梁底600mm宽范围，弯矩值：6.94KN·m。之所以取600宽，是按照200梁宽加2倍墙厚400所得。
那三级钢φ8@200的200厚墙，平面外弯矩承载力为13.2KN·m/m，则对应600宽的承载力为：7.92KN·m＞6.94KN·m。
即便不满足也关系不大，毕竟软件还可以定义梁端铰接、半铰接，释放部分弯矩不是？
梁顶的墙弯矩是小于梁底的，就不重复贴了哦。

有同学可能会说了，你切割弯矩的位置没有紧贴梁底，那里更红呢!
紧贴梁底范围属于应力集中，任何构件的交接位置必然存在应力极值点，常规来讲是忽略的。
如果应力集中位置都要考虑配筋满足的话，你会发现，任何构件都无法配筋了。
| 综上
常规开间，次梁的支座位置的墙面外弯矩，墙竖向筋自身的承载力基本可满足需求，是不需要额外设置暗柱的，况且高规7.1.6原文也用的“可”，不是吗？
而且现在软件也可设置梁支座铰接、半铰接。

或者换个角度想一下，以前流行砖楼的时候，梁可是直接搭在砖墙垫块上的，没理由砖墙支撑梁都可以做到安全可靠，换成剪力墙，反而需要额外加强措施。

有同学会说，我就是不放心，就想配置，那就构造配置好了。
箍筋构造，纵筋满足最小配筋率即可，就不要直径太大了，有的图配直径16、18，甚至板砖还见过20的。

板砖的这个结论是有前提的，适用于一般4米开间以内住宅，如果遇到跨度5、6米的梁，面外支撑在剪力墙上，那还是需要留意的哦~
以上为板砖一家之言，仅供参考!
