以后新买房子的注意喽，装配式高层住宅剪力墙的竖向钢筋，层间可以不连接了，新规程今年6月执行。

有同学可能会说，钢筋断开多不安全，这不是没事找事吗?这个事跟最近火热的“三胎”话题还有关呢。
三胎放开反应的是，国家的老龄化正在急速加剧，老龄化的加剧，导致建筑工人缺口愈演愈烈。为了解决工人缺口的问题，国家推广装配式。而切断住宅剪力墙钢筋，就是为了使装配式剪力墙施工更方便快捷。

好了，闲言少叙，进入正题。

| 关键词：竖向钢筋

前一阵，标准协会出了一本规程意见稿，关于剪力墙竖向分布钢筋层间不连续的；而且正式版应该是在今年6月1日起实行。

看到这个消息的时候，板砖心里也是挺腻歪的：这些行业专家们还能不能干点正事了，剪力墙竖向分布钢筋层间不连接，那还是剪力墙吗？

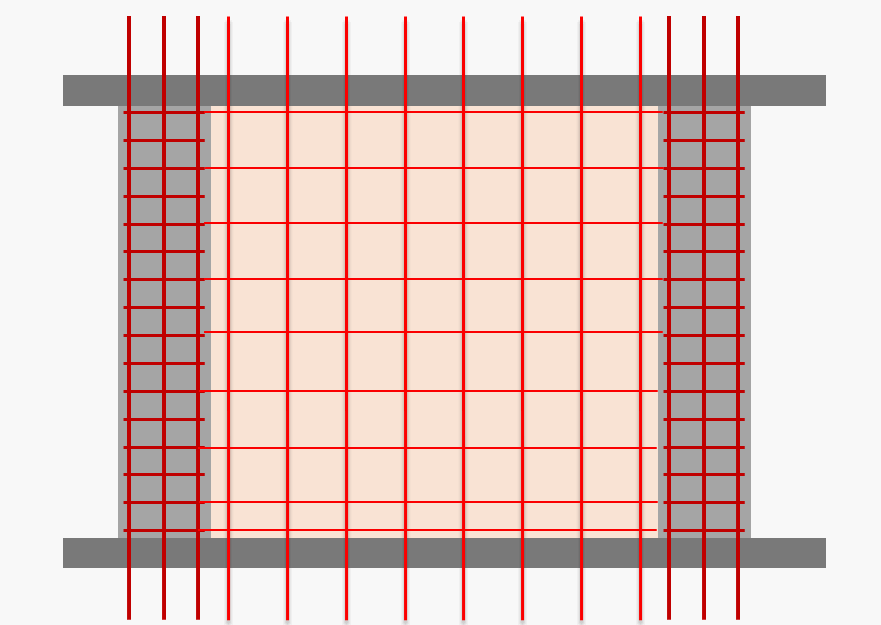

这种方法是适当加大两侧暗柱纵筋、墙内布置交叉斜筋。目的是方便装配式剪力墙制作、安装，毕竟一片预制剪力墙仅施工暗柱部分套筒连接，比加上分布筋套筒的工作量和复杂程度均大大降低，也更容易保证施工质量。

凡事不能盲目反对，咱还是细致分析分析，再下定论。

| 应力分析

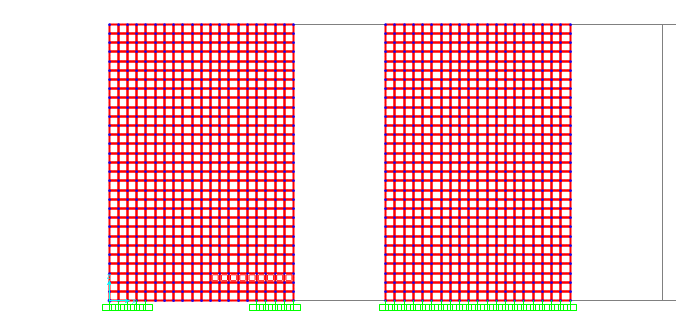

来建模两片3米高、2米长的剪力墙，墙顶施加面内水平荷载，两者底部支座情况不同：

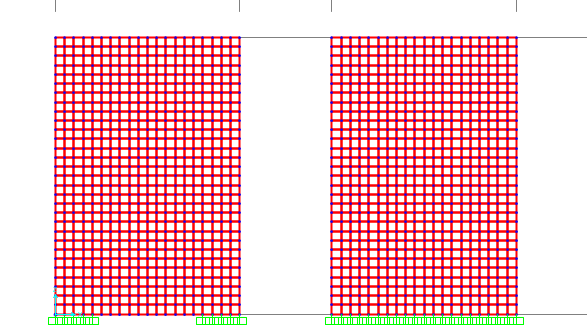

顶部施加水平荷载后，观察变形情况可知，两者变形情况基本一致.

计算内力如下：

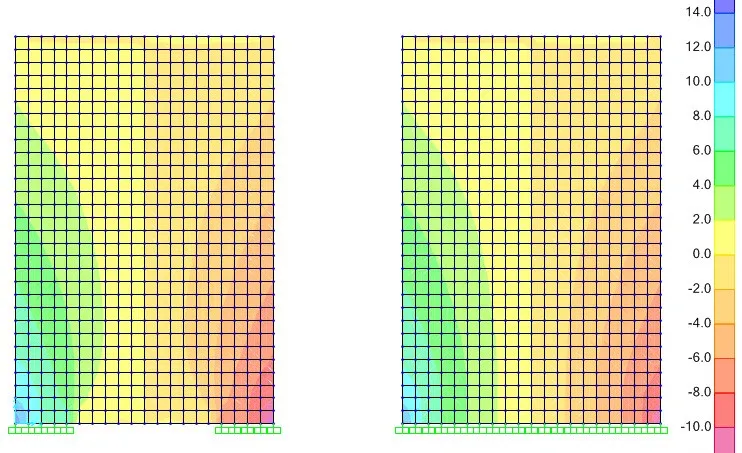

上图为竖向拉压内力对比，可知二者内力分布范围、幅度基本相同。

二者根部，水平作用引起的拉压力，基本在暗柱范围内；左图的断开方案中，中部钢筋断开后，中部拉压内力向暗柱部分集中，所以暗柱纵筋需要加强。

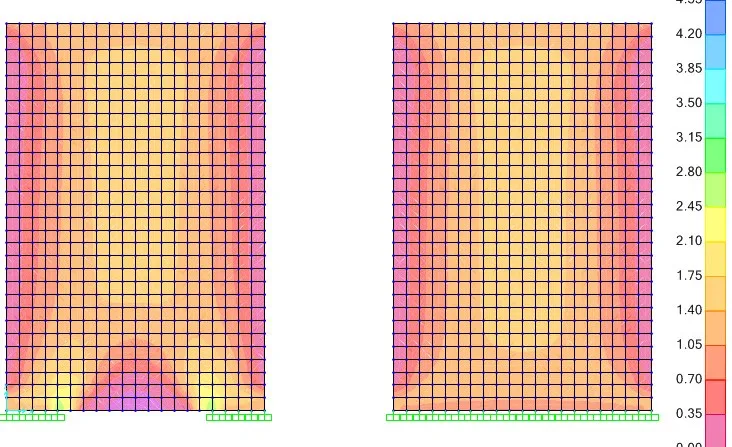

上图为剪应力对比，左图断开方案中，底部区域，剪应力向暗柱根部聚集，在暗柱内侧边缘形成应力集中趋势，故需要布置交叉斜筋抵抗。

| 承载力分析

我们将墙分布筋，等面积加到暗柱纵筋内，保持断面内，有效连接的暗柱纵筋及墙纵筋之总面积不变，对比计算。两个断面分别求出N-M图如下：

短轴的N-M曲线

可知，墙分布筋截断，等量增大暗柱纵筋后，本方向承载力整体略有增大；因为分布筋由中部向端部移动，导致受弯承载力增大。

长轴的N-M曲线

墙分布筋截断，等量增大暗柱纵筋后，本方向承载力基本持平；受剪承载力就甭算了，观察完规范抗剪公式后，会发现其中，根本就没有墙竖向筋的影子。

| 综上

剪力墙竖向分布筋层间不连续方案，是可行的。并且采取相应措施之后，并不会削弱承载力。

规程出台前，相关机构还做了大量的实体模型破坏性试验，也支持以上论点；剪力墙分布筋之所以规范仅按构造配，是有道理的。
看来直觉和概念设计，还是不能混淆啊！

另外，还可以用上篇提到的STM法来分析今天的问题，有兴趣的可以试试哟！以上为板砖一家之言，仅供参考!

文章已获转载权，来源于微信公众号【结构板砖】 ，作者板砖
